日産ノートオーラに乗り換えの為、
ドライブレコーダーを取り付けるに必要な電源の取出すオプションコネクター部分を
クローズアップしてみました。

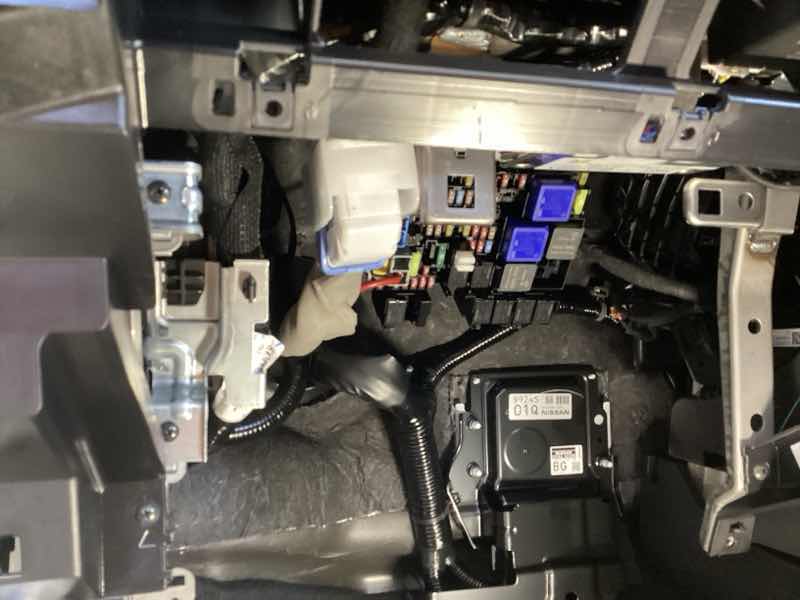

助手席グローブボックスをトルクス頭のビスを5ヶ所外して
手前に引っ張るとガバっと外れます。
ヒューズホルダー上部に太〜いハーネスが有り、

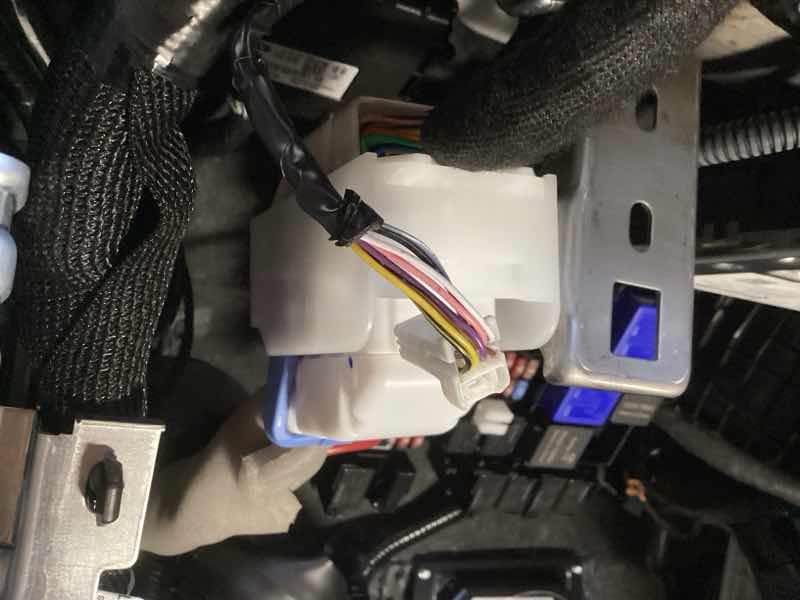

そこにビニールテープで固定されてる8ピンコネクターが有ります。
黄色がアクセサリー電源
茶色が常時電源
となっております。
アースはダッシュボードを固定しているボルトから取りました。
最近のお車はオーディオカプラーの配線も細いので、
触らない様にしております。
電力が足りなければ、リレーを入れて補うなり工夫が必要ですね。
ありがとう御座いました。
